LCDA357H 三相57闭环步进驱动器

产品名称: LCDA357H 三相57闭环步进驱动器
上市日期:2017-05-14
产品型号:

LCDA357H采用最新专用电机控制DSP芯片和矢量闭环控制技术,彻底克服开环步进电机丢步的问题。同时明显提升电机高速性能、降低电机发热和减少电机振动,提升机器加工速度和精度,降低机器功耗。此款驱动器适配三相57型闭环步进电机,方便传统步进驱动方案升级,成本降幅很大。



订购热线: 86-755-6113 1663
SKYPE客服
旺旺客服
新浪微博
分享到豆瓣
  • 技术资料
  • 外形尺寸
  • 产品图片
  • 接线方法
  • 配套产品
  • 应用领域
  • 资料下载

 LCDA357H



 LCDA357H  三相57闭环步进驱动器功能特性使用环境及参数
电压输入范围:DC : 20V~50V (建议 36V 及以上)保存温度:-20℃~80℃
最大峰值电流:7A 使用温度:0℃~55℃
脉冲形式::脉冲+方向、CW/CCW 使用湿度:90%RH(不凝露)
逻辑输入电流:10~20mA震动频率:小于 0.5G(4.9m/s2)10Hz~60Hz(非连续运行)
脉冲响应频率:0~200kHz 避免粉尘、油污、腐蚀性气体、湿度太大及震动太强场所,禁止有可燃气体和导电灰尘
绝缘电阻:500M



 主要参数说明


1)电气指标

参数LCDA357H
最小值典型值最大值单位
最大峰值电流--6A
输入电源电压203650VDC
逻辑输入电流71016mA
脉冲频率--200KHZ


 产品示意图

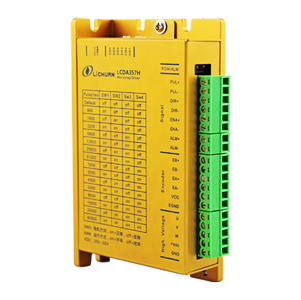

 LCDA357H  三相57闭环步进驱动器


 驱动器端子说明


1)功率端子定义

符号名称说明
U电机U绕组-
V电机V绕组-
W电机W绕组-
VDC
电源接入正端+20V~+50V
GND
电源接入负端0V

(2)驱动器编码器端子定义

符号颜色说明
EB+电机编码器B相正输入
EB-绿电机编码器B相负输入
EA+电机编码器A相正输入
EA-电机编码器A相正负入
VCC编码器+5V输入
EGND编码器电源地

(3)控制信号端口

名称说明
PUL+脉冲输入信号:脉冲有效沿可调,默认脉冲上升沿有效;为了可靠响应脉冲信号,脉冲宽度应大于2.5μs。如采用+12V或+24V时需串1.5K电阻。
PUL-
DIR+方向输入信号:通过高/低电平信号切换电机方向,方向信号应先于脉冲信号至少5μs建立,如采用+12V+24V时需串1.5K电阻。
DIR-
ENA+使能控制信号:此输入信号用于使能或禁止驱动器输出。当不需要此功能时,使能信号端悬空即可。如采用+12V或+24V时需串1.5K电阻。
ENA-
ALM+报警输出正端
ALM-报警输出负端


 微步细分设定



Pulse / revSW1SW2SW3SW4
Defaultonononon
800
offononon
1600onoffonon
3200offoffonon
6400ononoffon
12800offonoffon
25600onoffoffon
51200offoffoffon
1000onononoff
2000offononoff
4000onoffonoff
5000offoffonoff
8000ononoffoff
10000offonoffoff
20000onoffoffoff
40000offoffoffoff



 拨码开关设定


本系列驱动器电流为自动整定,所以不需要手动设置电流,拨码开关对应功能如下:

SW1~SW4 :微步细分设定SW5 :电机正转、反转方向选择
SW6 :闭环、开环模式切换


 配套产品



 LCDA357H  三相57闭环步进驱动器



 主要应用领域



适合各种运动控制领域自动化设备和仪器,例如:电子加工与检测、半导体封装、激光切割与焊接、激光照排、包装机械、雕刻机、打标机、切割机、服装绘图仪、数控机床、自动化装配设备等。



 资料下载



 LCDA357H  三相57闭环步进驱动器LDCA357H 闭环步进驱动器使用手册




三相57闭环步进驱动器  LCDA357H



三相57闭环步进驱动器  LCDA357H

三相57闭环步进驱动器  LCDA357H





三相57闭环步进驱动器  LCDA357H

三相57闭环步进驱动器  LCDA357H

三相57闭环步进驱动器  LCDA357H



产品相关产品 / Products 更多>>
2017 - 05 - 14
电机特性 电机类型:三相闭环步进电机       步距角:1.2° 机座角:57   保持转矩:1.0~3.0N.m  额定电流:3.5~4.0A    编码器:内置1000线编码器特性:低发热,高平稳性适配驱动器:LCDA357H 技术参数...

适合各种运动控制领域自动化设备和仪器,例如:电子加工与检测、半导体封装、激光切割与焊接、激光照排、包装机械、雕刻机、打标机、切割机、服装绘图仪、数控机床、自动化装配设备等。是用户期望低噪声、高速性能优越和性价比竞争较强领域的首选。

/Private/ProductFiles/45499f2891b539297246.pdf
当前产品资料下载——> 点击下载
推荐产品 / 热卖产品 More
