产品名称:

MC425P-2 开关量步进驱动器

产品名称: MC425P-2 开关量步进驱动器
上市日期:2022-10-19
产品型号:

MC425P-2数字式低压步进电机驱动器,采用最新ARM芯片技术方案,通配两相 35、39、42系列步进电机, 具备优秀的中低速性能。可以设置60~600rpm内8个档位速度值以及额定电流内的8档电流值,能够满足大 多数小型设备的应用需要。控制方式简便,中低速运行都很平稳,驱动电机噪音很小。

订购热线: 86-755-6113 1663
SKYPE客服
旺旺客服
新浪微博
分享到豆瓣
  • 技术资料
  • 外形尺寸
  • 产品图片
  • 接线方法
  • 配套产品
  • 应用领域
  • 资料下载

MC425P-2



MC425P-2 开关量步进驱动器功能特性使用环境及参数
电压输入范围:DC18V~36V保存温度:-20℃~65℃
最大峰值电流:2.5A   使用温度:0℃~50℃
细分范围: 400~6400ppr使用湿度:40~90%RH(不凝露)
开关量(IO)控制型震动频率:小于 0.5G(4.9m/s2)10Hz~55Hz(非连续运行)



 驱动器功能说明



驱动器功能操作说明
工作速度设定由SW4-SW6三个拨码开关来设定驱动器工作速度,其共有4档工作速度,用户设定速度时,应先停止驱动器运行,具体工作速度 数的设定,请按驱动器面板说明
输出电流设定由SW1~SW3三开关来设定驱动器输出电流,其输出电流共有8档。具体输出电流的设定,请参照驱动器面板说明
信号接口

PUL为启动控制信号的负端; 用于控制电机启停,低电平有效,信号有效时电机开始按拨码设定速度运行,输入电阻220Ω;低电平0~0.5V, 脉冲宽度>2.5μs , DIR为方向控制信号的负端; 用于控制电机旋转方向,低电平有效,输入电阻220Ω;要求:低电平0~0.5V,脉冲宽度>2.5μ s , OPTO为PUL/DIR/ENA的公共正端; 接5V供电电源,+5V~24V均可驱动,高于5V需要接限流电阻;+12V接1.2KΩ限流电阻,+24V接3KΩ限 流电阻 , ENA为使能控制信号的负端; 接通(低电平)时用于关断电机使能,使电机轴处于自由状态。

电机接口A+和A-接电机A相绕组的正负端;B+和B-接电机B相绕组的正负端。当A、B两相绕组调换时,可使电机方向反向。
电源接口+VDC为电源正极; GND为电源负极, 采用直流电源供电,工作输入电压范围:18V~36VDC ,推荐工作电压24VDC
指示灯驱动器有红绿两个指示灯。其中绿灯为电源指示灯,当驱动器上电后绿灯常亮;红灯为故障指示灯,当出现过压、过流故障时,故障 灯常亮。故障清除后,红灯灭。当驱动器出现故障时,只有重新上电和重新使能才能清除故障
安装说明

动器外形尺寸为: 86 x 55 x 20.5mm,安装孔距为79mm

既可以卧式也可以立式安装(建议采用立式安装)安装时,应使其紧贴在金属机柜上以利于散热

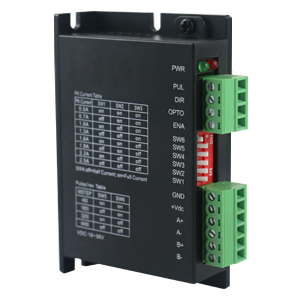

 产品示意图



MC425P-2 开关量步进驱动器



 参数设定



 MC425P-2开关量步进驱动器采用六位拨码开关设定工作电流、工作速度,详细描述如下:



MC425P-2 开关量步进驱动器



 工作电流设定



输出峰值电流(A)SW1SW2SW3
0.5ononon
0.7offonon
1.0onoffon
1.3offoffon
1.6ononoff
1.9offonoff
2.2onoffoff
2.5offoffoff



 工作速度设定



转速(转/分)SW4SW5SW6
60ononon
90offonon
120onoffon
180offoffon
240ononoff
300offonoff
360onoffoff
480offoffoff



 主配套产品



MC425P-2 开关量步进驱动器



 主要应用领域



适合各种运动控制领域自动化设备和仪器等,例如:需恒定速度的运行的生产线,送料、收料等 工位



 资料下载



MC542P-2 开关量步进驱动器MC425P-2 自运行步进驱动器使用手册
