MC542P-2 开关量步进驱动器

产品名称: MC542P-2 开关量步进驱动器
上市日期:2021-06-11
产品型号:

MC542P-2是基于高性能低功耗的ARM芯片开发的57数字式步进驱动器,其极具性价比。驱动器内置PID参数自整定功能的智能调节器,无需人工调整就能自动针对不同的电机生成最匹配的参数,使电机运行性能发挥到最佳。驱动器带电机噪音非常小,可选方向+脉冲或双脉冲。

订购热线: 86-755-6113 1663
SKYPE客服
旺旺客服
新浪微博
分享到豆瓣
  • 技术资料
  • 外形尺寸
  • 产品图片
  • 接线方法
  • 配套产品
  • 应用领域
  • 资料下载

 MC542P-2



MC542P-2 开关量步进驱动器功能特性使用环境及参数
电压输入范围:DC20V~50V 保存温度:-20℃~80℃
最大峰值电流:4.2A   使用温度:0℃~55℃
绝缘电阻:500M 使用湿度:90%RH(不凝露)

震动频率:小于 0.5G(4.9m/s2)10Hz~60Hz(非连续运行)



 驱动器功能说明



驱动器功能操作说明
工作电流设定SW1-SW3三个拨码开关来设定驱动器输出电流,其输出电流共有8楼。具体输出电流的设定,请参照驱动器面板说明。
自动半流功能用户可通过SW4来设定驱动器的自动半流功能。OFF表示静态电流设为动态电流的一半,ON表示静态电流和动态电流相同。一般用 途中应将SW4设成OFF,使得电机和驱动器的发热减少,可靠性提高。脉冲串停止后约0.3秒左右电流自动减50%(实际值55%),发热量理论上减少65%
转速范围设定

SW5-SW8四个拨码开关来设定驱动器转速范围数,其共有15档转速范围。用户设定转速时,应先停止驱动器运行。具体转速范围的设定,请按驱动器面板说明。

指示灯驱动器有红绿两个指示灯。其中绿灯为电源指示灯,当驱动器上电后绿灯常亮;红灯为故障指示灯,当出现过压、过流故障时,故障灯常亮。故障清楚后,红灯灭。当驱动器出现故障时,只有重新上电和重新使能才能清楚故障。
信号接口PUL+PUL-为电机启动控制端,支持5V24V开关量信号;DIR+DIR-为方向信号正端和负端:ENA+ENA-为使能信号的正端和负端
电机接口A+A-接步进电机A相绕组的正负端;B+B-接步进电机B相绕组的正负端。当AB两相绕组调换时,可使电机方向反向。
电源接口采用直流电电源供电,工作输入电压范围:20~50VDC,推荐工作电压36VDC,电源功率大于100W。
安装说明驱动器外形尺寸为:117×78×34mm,安装孔距为111mm。既可以卧式也可以立式安装(建议采用立式安装)。安装时,应使其紧贴在金属机柜上以利于散热。

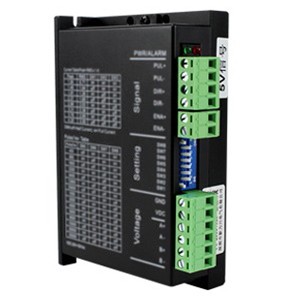

 产品示意图



MC542P-2 开关量步进驱动器



 参数设定



 MC542P-2开关量步进驱动器采用八位拨码开关设定转速范围、工作电流和半流/全流,详细描述如下:



MC542P  模拟量步进驱动器



 工作电流设定



输出峰值电流输出均值电流SW1SW2SW3
1.00A0.71Aononon
1.46A1.04Aoffonon
1.91A1.36Aonoffon
2.37A1.69Aoffoffon
2.84A2.03Aononoff
3.31A2.36Aoffonoff
3.76A2.69Aonoffoff
4.20A3.00Aoffoffoff



 转速范围设定



SPDSW5SW6SW7SW8
60 onononon
90offononon
120onoffonon
150offoffonon
180ononoffon
240offonoffon
300onoffoffon
360offoffoffon
420onononoff
480offononoff
540onoffonoff
600offoffonoff
720ononoffoff
840offonoffoff
960onoffoffoff
1200offoffoffoff



 主配套产品



MC542E 两相57数字式步进驱动器



 主要应用领域



适合各种运动控制领域自动化设备和仪器,例如:电子加工与检测、半导体封装、激光切割与焊接、激光照排、包装机械、雕刻机、打标机、切割机、服装绘图仪、数控机床、自动化装配设备等。



 资料下载



MC542P-2 开关量步进驱动器MC542P-2 自运行步进驱动器使用手册


MC542-P2 开关量步进驱动器

MC542P-2 开关量步进驱动器




MC542P-2 开关量步进驱动器

MC542-P2 开关量步进驱动器
