MC860P-2
 | 功能特性 | 使用环境及参数 |
| 电压输入范围：DC24V～110V / AC18V ~ 80V | 保存温度：-20℃～80℃ |
| 最大峰值电流：7.2A | 使用温度：0℃～55℃ |
| 绝缘电阻：500M | 使用湿度：90%RH（不凝露） |
| 震动频率：小于 0.5G（4.9m/s2）10Hz～60Hz（非连续运行） |
驱动器功能说明
| 驱动器功能 | 操作说明 |
| 工作电流设定 | 由SW1-SW3三个拨码开关来设定驱动器输出电流，其输出电流共有8楼。具体输出电流的设定，请参照驱动器面板说明。 |
| 自动半流功能 | 用户可通过SW4来设定驱动器的自动半流功能。OFF表示静态电流设为动态电流的一半，ON表示静态电流和动态电流相同。一般用 途中应将SW4设成OFF，使得电机和驱动器的发热减少，可靠性提高。脉冲串停止后约0.3秒左右电流自动减50%（实际值55%），发热量理论上减少65%。 |
| 转速范围设定 | 由SW5-SW8四个拨码开关来设定驱动器转速范围数，其共有16档转速范围。用户设定转速时，应先停止驱动器运行。具体转速范围的设定，请按驱动器面板说明。 |
| 指示灯 | 驱动器有红绿两个指示灯。其中绿灯为电源指示灯，当驱动器上电后绿灯常亮；红灯为故障指示灯，当出现过压、过流故障时，故障灯常亮。故障清楚后，红灯灭。当驱动器出现故障时，只有重新上电和重新使能才能清楚故障。 |
| 信号接口 | PUL+和PUL-为电机启动控制端，支持5V或24V开关量信号；DIR+和DIR-为方向信号正端和负端:ENA+和ENA-为使能信号的正端和负端。 |
| 电机接口 | A+和A-接步进电机A相绕组的正负端；B+和B-接步进电机B相绕组的正负端。当A、B两相绕组调换时，可使电机方向反向。 |
| 电源接口 | 采用直流电源供电,工作输入电压范围: 24V ~ 110VDC或 18V ~ 80VAC,推荐输入电压大于48V,电源功率大于300W |
| 安装说明 | 驱动器外形尺寸为：150×97.5×52.6mm，安装孔距为138.5mm。既可以卧式也可以立式安装（建议采用立式安装）。安装时，应使其紧贴在金属机柜上以利于散热。 |

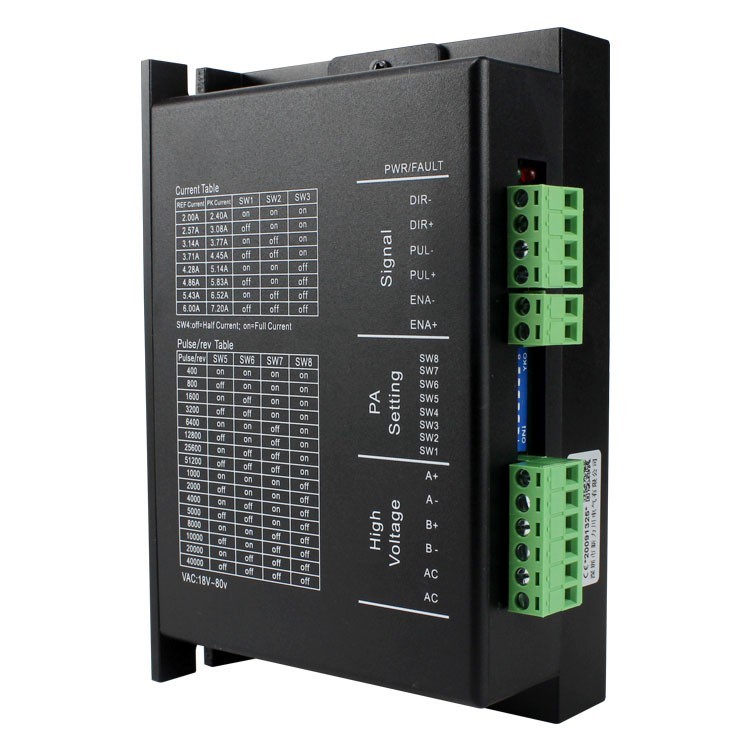

产品示意图
参数设定
MC860P-2开关量步进驱动器采用八位拨码开关设定转速范围、工作电流和半流/全流，详细描述如下：
工作电流设定
| 输出峰值电流 | 输出均值电流 | SW1 | SW2 | SW3 |
| 2.40A | 2.00A | on | on | on |
| 3.08A | 2.57A | off | on | on |
| 3.77A | 3.14A | on | off | on |
| 4.45A | 3.71A | off | off | on |
| 5.14A | 4.28A | on | on | off |
| 5.83A | 4.86A | off | on | off |
| 6.52A | 5.43A | on | off | off |
| 7.20A | 6.00A | off | off | off |
转速范围设定
| SPD | SW5 | SW6 | SW7 | SW8 |
| 60 | on | on | on | on |
| 90 | off | on | on | on |
| 120 | on | off | on | on |
| 150 | off | off | on | on |
| 180 | on | on | off | on |
| 240 | off | on | off | on |
| 300 | on | off | off | on |
| 360 | off | off | off | on |
| 420 | on | on | on | off |
| 480 | off | on | on | off |
| 540 | on | off | on | off |
| 600 | off | off | on | off |
| 720 | on | on | off | off |
| 840 | off | on | off | off |
| 960 | on | off | off | off |
| 1200 | off | off | off | off |
主配套产品
主要应用领域
适合各种运动控制领域自动化设备和仪器,例如:电子加工与检测、半导体封装、激光切割与焊接、激光照排、包装机械、雕刻机、打标机、切割机、服装绘图仪、数控机床、自动化装配设备等。
资料下载
MC860P-2 自运行步进驱动器使用手册
