产品名称：

LC2722D两相步进驱动器

您现在的位置：首页 → 产品中心 → 开环步进系列 > 两相数字式步进驱动器

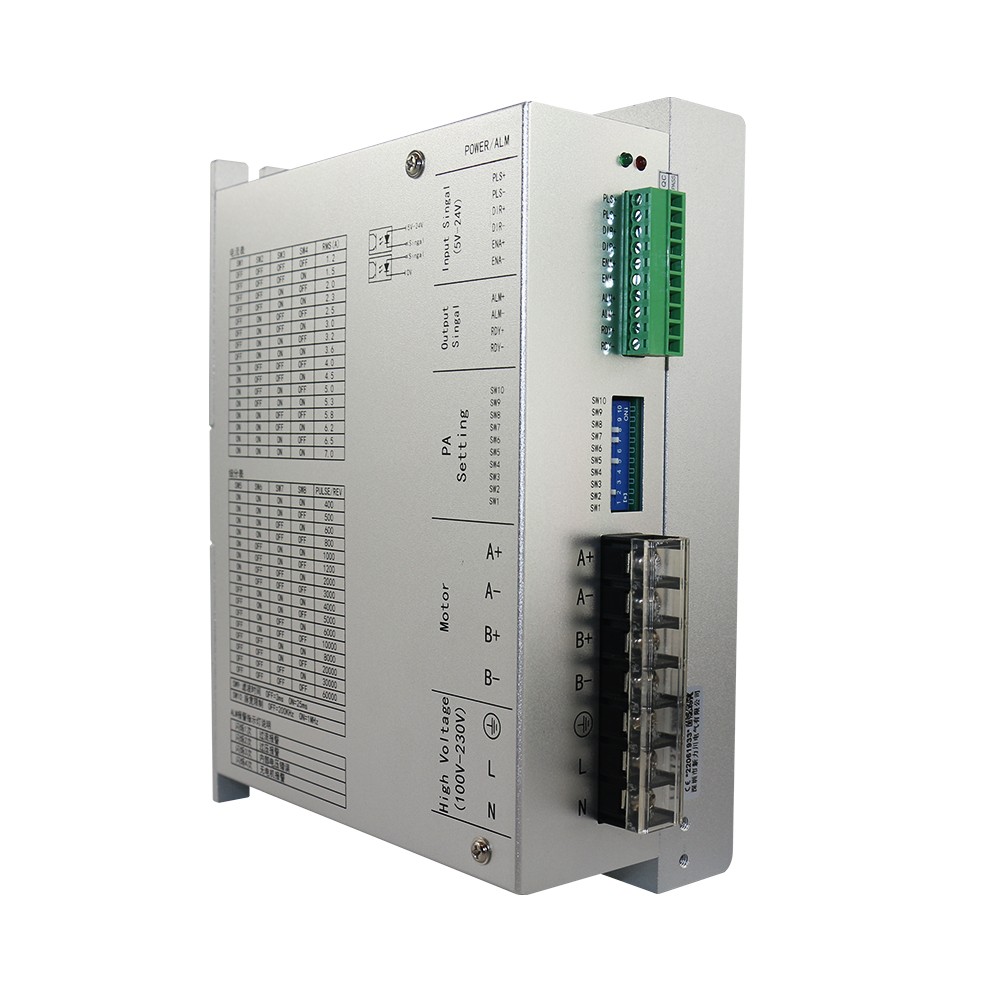

产品名称： LC2722D两相步进驱动器

上市日期：2022-11-10

产品型号：

LC2722D 是基于 32 位 DSP 技术开发的新一代数字式两相步进驱动器，在老款驱动器基础上修改了控制信号插头，用户使用起来更加方便，同时驱动器增加了 1Mhz 和 200Hz 脉冲输入模式切换拨码开关，有效解决了部分场合的干扰问题，使产品应用场合更广，该驱动器结合了更先进的算法，大幅降低了运行时电机的噪音，使电机运行更平稳，更可靠。

订购热线： 86-755-6113 1663

SKYPE客服

旺旺客服

新浪微博

分享到豆瓣

在线订购

技术资料
外形尺寸
产品图片
接线方法
配套产品
应用领域
资料下载

LC2722D

	功能特性	使用环境及参数
	电压输入范围：AC110V～280V	保存温度：-20℃~65℃
	最大峰值电流：7.0A	使用温度：0℃~50℃
	细分范围：400～60000ppr	使用湿度：40~90%RH（不凝露）
	脉冲响应频率：0～1MHz	震动频率：小于0.5G（4.9m/s2）10Hz~50Hz（非连续运动）
	脉冲停止 1.5S，线圈电流自动减为设定值的一半	避免粉尘、油污、腐蚀性气体、湿度太大及震动太强场所，禁止有可燃气体和导电灰尘
	脉冲形式：脉冲+方向（不支持双脉冲）	避免粉尘、油污、腐蚀性气体、湿度太大及震动太强场所，禁止有可燃气体和导电灰尘
	具有过压、过流、电机缺相等保护功能

LC2722D两相步进驱动器

电源端子

端子号	符号	说明
1	A+	两相步进电机绕组
2	A-
3	B+
4	B-
5	PE	大地
6	AC	准备好信号输出端常闭
7	AC	准备好信号输出端常闭

控制信号接线端子

端子号	符号	说明
1	PLS+	脉冲信号输入端（5V-24V）
2	PLS-	脉冲信号输入端（5V-24V）
3	DIR+	方向信号输入端（5V-24V）
4	DIR-	方向信号输入端（5V-24V）
5	ENA+	释放信号输入端（5V-24V）
6	ENA-	释放信号输入端（5V-24V）
7	ALN+	报警信号输出端常闭
8	ALN-	报警信号输出端常闭
9	RDY+	准备好信号输出端常闭
10	RDY-	准备好信号输出端常闭

产品相关产品 / Products 更多>>

同时驱动器增加了 1Mhz 和 200Hz 脉冲输入模式切换拨码开关，有效解决了部分场合的干扰问题，使产品应用场合更广，该驱动器结合了更先进的算法，大幅降低了运行时电机的噪音，使电机运行更平稳，更可靠。

/Private/ProductFiles/6380369584589615862078854533.pdf

当前产品资料下载——> 点击下载
